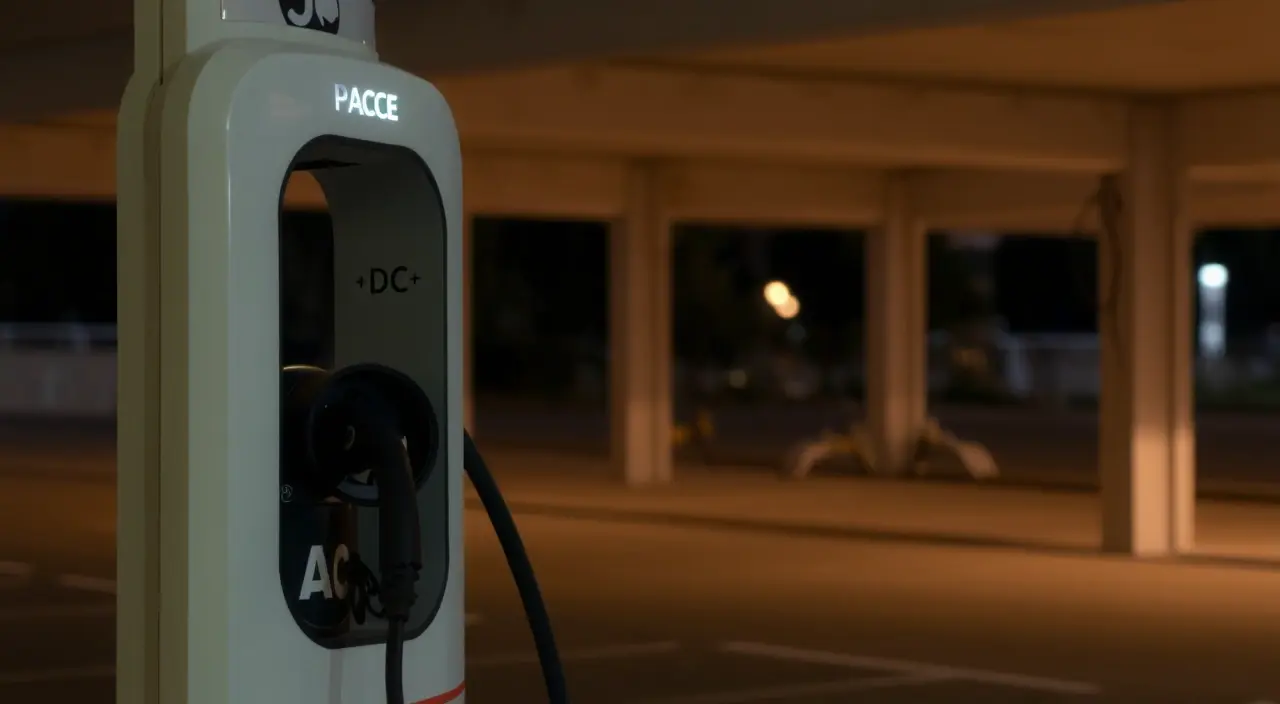

Основные типы зарядных станций

В настоящее время зарядные станции для электромобилей подразделяются на две основные категории по типу тока, который они подают на автомобиль: переменный ток (AC) и постоянный ток (DC). Принципиальное отличие заключается в том, где именно происходит преобразование переменного тока из электросети в постоянный, пригодный для заряда батареи. В случае AC‑станции это делает встроенное в электромобиль устройство, тогда как DC‑станция сама выпрямляет ток и подаёт его напрямую в аккумулятор.

Классификация также принимает во внимание мощность, разъёмы и протоколы обмена данными. Согласно международной спецификации IEC 61851, зарядные режимы делятся на несколько уровней, каждый из которых предъявляет свои требования к силовой электронике и мерам безопасности. Такой подход позволяет создавать инфраструктуру, совместимую с различными моделями.

Зарядка переменным током

Зарядные станции переменного тока подают на автомобиль электрическую энергию в том виде, в котором она представлена в бытовой или промышленной сети. Внутри машины её встречает бортовое зарядное устройство — преобразователь, который выпрямляет ток и согласует выходное напряжение с напряжением батареи. Мощность AC‑зарядки ограничена возможностями именно этого компонента, а не внешней колонки. Типичная мощность бортовых преобразователей находится в диапазоне 7,2–22 кВт. Используемые разъёмы — Type 2 в Европе и Type 1 на рынках Северной Америки и Японии — позволяют передавать переменный ток по одной или трём фазам.

Зарядка постоянным током

Станции постоянного тока содержат мощный выпрямитель, размещённый вне автомобиля. Переменный ток преобразуется в постоянный непосредственно в зарядном столбе и через специальные силовые контакты разъёма подаётся прямо на клеммы аккумуляторной батареи, минуя бортовое зарядное устройство. Отсутствие ограничений, свойственных встроенному преобразователю, позволяет отдавать энергию с мощностью от 50 кВт до 350 кВт и выше. Для безопасного управления процессом станция непрерывно обменивается данными с системой управления батареей по стандартизованному протоколу. Такой тип питания распространён на магистральных и городских быстрых зарядных хабах, где время сессии критично.

Уровни мощности и скорость зарядки

Скорость восполнения энергии определяется мощностью зарядной сессии, которая равна произведению силы тока на напряжение. Чем выше эти значения, тем меньше времени требуется для пополнения определённого количества киловатт‑часов. Практическая скорость упирается в способность батареи принимать ток и в тепловые ограничения.

Медленная и средняя зарядка на переменном токе

Медленные AC‑станции мощностью 3,7–7,4 кВт восполняют заряд батареи ёмкостью порядка 60 кВт·ч за 8–12 часов. Средние трёхфазные станции, выдающие 11–22 кВт, справляются с той же задачей за 3–5 часов. Такие режимы характерны для ночной зарядки дома или на рабочем месте. Ключевое ограничение — пропускная способность бортового зарядного устройства. Даже если публичная колонка номинально способна выдать 22 кВт, автомобиль с бортовым преобразователем мощностью 7,2 кВт не сможет взять больше.

Быстрая и ультрабыстрая зарядка на постоянном токе

Быстрые DC‑станции (50–150 кВт) доводят уровень энергии с 10 % до 80 % примерно за 30–45 минут. Ультрабыстрые станции третьего уровня (150–350 кВт) сокращают этот интервал до 15–25 минут при условии, что батарея подготовлена. Реальная кривая зарядки нелинейна: после 80 % ёмкости BMS ограничивает мощность ради сохранения ресурса элементов, из‑за чего вторая половина сессии идёт значительно медленнее. Высоковольтные 800‑вольтовые архитектуры отдельных автомобилей позволяют использовать потенциал мощных станций эффективнее за счёт снижения тепловых потерь.

Разъемы и стандарты подключения

Унификация разъёмов обеспечивает эксплуатационную совместимость автомобилей и зарядной инфраструктуры. Физический коннектор и протокол связи определены региональными и международными нормами.

Стандарты разъемов для переменного и постоянного тока

Для AC‑зарядки в Европе закреплён стандарт Type 2 (IEC 62196‑2). Разъём имеет семь контактов: три силовые фазы, нейтраль, защитное заземление, а также два сигнальных контакта, через которые станция согласует максимально допустимый ток. Типичная нагрузка достигает 63 А на фазу, что даёт до 43 кВт трёхфазной мощности. В Северной Америке используется пятиконтактный Type 1 (SAE J1772), рассчитанный на однофазное подключение до 19,2 кВт.

Комбинированная система CCS добавляет к перечисленным AC‑коннекторам два массивных DC‑контакта внизу — так получаются разновидности CCS Type 1 и CCS Type 2. Стандарт CCS 2 допускает передачу постоянного тока напряжением до 1000 В, а пиковая мощность может достигать 350 кВт. Альтернативный японский протокол CHAdeMO использует отдельный разъём с множеством управляющих контактов и в последних версиях поддерживает до 400 кВт, а также функцию V2G — обратный отток энергии в сеть.

Совместимость и адаптеры

Разные физические разъёмы постоянного тока не являются механически совместимыми напрямую. Автомобиль с CCS‑портом не подключится к станции CHAdeMO без специального активного адаптера, который согласует протоколы. На европейском рынке доминирует связка Type 2 для AC и CCS Type 2 для DC, что упрощает обслуживание. Протокол ISO 15118 на базе PLC обеспечивает функции Plug & Charge для CCS, тогда как CHAdeMO опирается на CAN‑шину и спецификацию IEC 61851‑24 для цифрового обмена данными.

Технические особенности и ограничения

Принцип работы бортового зарядного устройства

Бортовое зарядное устройство выполняет выпрямление переменного тока и гальваническую развязку, преобразуя сетевое напряжение в постоянное с уровнем, требуемым батареей. Его мощность у типичного электромобиля составляет 7,2 кВт при однофазном питании и 11 или 22 кВт — при трёхфазном. КПД современного силового преобразователя лежит в пределах 92–95 %, остальная энергия рассеивается в виде тепла. Для отвода тепла применяется жидкостный или воздушный контур охлаждения, интегрированный в общую систему термоменеджмента машины. При подключении к DC‑станции бортовое зарядное устройство бездействует — энергия идёт в обход него.

Тепловые потери и управление температурой

Любая зарядка сопровождается выделением тепла, однако максимальные потери происходят при быстром восполнении энергии на высокой мощности. Нагрев аккумулятора и силовой электроники способен сократить срок службы элементов, поэтому BMS непрерывно отслеживает температуру. Жидкостная система поддерживает оптимальный тепловой режим, как правило, 20–40 °C. При выходе за верхний порог мощность принудительно снижается. Встречается и обратная ситуация — холодная батарея зимой не может принять большой ток без предварительного подогрева, из‑за чего начальный этап быстрой зарядки протекает замедленно. Кабели станций мощностью свыше 250 кВт часто оснащают жидкостным охлаждением, так как без принудительного отвода тепла пропускная способность медных жил была бы недостаточной.
